鼎华自动光学对位BGA返修台DH-A4
类别:
关键词:
产品介绍
1.光学对位，芯片贴装对位精准，完全避免错位偏移；
2.自动拆卸、自动焊接，自动回收芯片，完全解放工人；
3.微风调节功能，根据芯片大小调节不同风速，返修更高效，焊接再小的元器件也不会吹跑偏；
4.激光定位，放置主板一步到位；
5.预热区上盖有细密钢丝网，避免小器件掉入损坏机器；
6.外接测温接口，方便随时检测温度，控温更精准可靠；
7.触屏操作，程序预先内置，无须专业技术培训即可熟练使用，使芯片返修变得非常简单；
8.手动和自动两种操作模式，调试或批量返修都更加方便简单；
9.外接USB接口，用于软件更新升级和各种返修数据导入电脑分析储存。
产品参数
| 电源 | Power | AC220V±10％ 50/60Hz |
| 总功率 | Total Power | 8300W |
| 上部加热功率 | Top heater | 1200W |
| 下部加热功率 | Bottom heater | 第二温区1200W |
| 下部预热功率 | Bottom heater | 5700W（德国发热管，发热面积350×540mm） |
| 机器操作模式 | Operation mode | 全自动拆、焊、吸、贴一体化 |
| 基本配置 | Basic configuration | 自动接送料系统+高清数字相机+日本米思米吸杆系统+松下CCD光学对位系统+松下伺服+松下PLC+7寸数字式触摸屏+研磨级导轨（台湾上银）+大连理工10通道温控系统+美国欧米伽测温系统+高热效能发热砖+耐高温钢网 |
| 外形尺寸 | Dimensions | L1025×W700×H850 mm |
| 接料方式 | Chip feeding system | 自动接料，喂料，自动感应（选配） |
| 存储曲线数量 | Temperature profile storage | 50000组 |
| CCD光学镜头伸展模式 | Optical CCD lens | 自动伸出收回，可通过摇杆前后左右自由移动，杜绝“观测死角”问题产生 |
| 对位旋转角度 | Chip angel adjust | Φ角度可360°旋转，可精密微调贴装吸咀 |
| PCBA定位方式 | Positioning | 上下智能定位，底部“5点支撑”配合V字型卡槽固定PCBA, PCBA可沿X方向自由调整,同时外配万能夹具 |
| BGA定位方式 | BGA position | 激光定位，快速找到上下温区和BGA中心的垂直点 |
| 温度控制方式 | Temperature control | K型热电偶（K Sensor） 闭环控制（Closed loop）+8-20段温控编程设定 |
| 温度控制精度 | Temp accuracy | ±1度 |
| 对位精度 | Position accuracy | 0.01mm |
| 对位系统 | CCD system | CCD高清数字相机，自动光学变焦，激光定位 |
| PCB尺寸 | PCB size | Max 450×560mm Min5×5mm |
| 压力感应 | Pressure sensor | 感应压力大于10-30G(可设定）会启动防撞防压保护 |
| 安全防护 | Safety guard | 电子压力感应防护 |
| 工作台微调 | Workbench fine-tuning | 前后±15mm,左右±15mm |
| 适用芯片 | BGA chip | 1X1-80X80mm |
| 气源接入方式 | Gas source | 外接气源（可接干燥空气、氮气等惰性气体） |
| 芯片吸取方式 | BGA absorption mode | 负压真空吸取，到位自动感应释放 |
| 承重芯片 | BGA weight | 5-200g(特殊规格可定制) |
| 适用最芯片间距 | Minimum chip spacing | 0.1mm |
| 外置测温端口 | External Temperature Sensor | 4个，可扩展（optional） |
| 机台形状 | Machine type | 桌面式+专用桌台（选配） |
| 机器重量 | Net weight | 120kg |
产品描述
1.嵌入式工控电脑，Windows系统，高清触摸屏人机界面，实时温度监控，并具有开机密码保护和修改功能,可同时显示4-6条温度曲线和存储多组用户数据，且有瞬间曲线分析功能. 实时显示设定和实测温度曲线，并可对曲线进行分析纠正；
2.采用加热系统和贴装头一体化结构设计，PLC控制，步进电机驱动，丝杆传动，线性滑轨使X、Y、Z三轴皆可做精细微调或快速定位，实现拆卸、贴装、焊接的智能化控制，具备自动拆焊和自动焊接功能；
3.采用三温区独立控温，上下热风 ,底部红外，三个温区独立控温，加热时间、温度、曲线等全部在触摸屏上显示；具有自动上料下料、自动拆卸、焊接功能，并自动到指定位置吸取及放置芯片；
4.采用高精度K型热电偶闭环控制和PID参数自整定系统及温度自动补偿系统，并结合PLC和温度模块实现对温度的精准控制，保持温度偏差在±1℃.同时外置测温接口实现对温度的精密检测，实现对实测温度曲线的精确分析和校对；
5.PCB板定位采用V字型槽，定位快捷、方便、准确，满足不同PCB板排版方式及不同大小PCB板的定位.超大PCB定位支架，适用于各种超大型PCB,最大可兼容PCB尺寸达450×560mm mm；
6.灵活方便的可移动式万能夹具对PCB板起到保护作用，防止PCB边缘器件损伤及PCB变形，并能适应各种BGA封装尺寸的返修，底部红外温区具有可移动调节功能；
7.配备多种规格合金风嘴，该风嘴可360度任意旋转定位，易于安装和更换；
8.采用高清可调CCD彩色光学视觉系统，具分光双色、放大、微调、自动对焦、自动校正.并配有自动色差分辨和亮度调节装置.可手动/自动调节成像清晰度；在对位过程中，可将光学镜头前后左右自由移动，全方位观测BGA芯片的对位状况，保证对位的精确度，并可防范和杜绝“观测死角”的问题产生；
9.X、Y轴和R角度均采用千分尺微调，对位精度可达±0.01MM，并配高清液晶显示器,完全避免人为作业误差；
10.8段升(降)温+8段恒温控制，可海量存储温度曲线，在触摸屏上即可进行曲线分析、设定和修正；
11.配置声控“提前报警”功能.在拆卸、焊接完成前5-10秒以声控方式警示作业人员作相关准备；同时在拆卸、焊接完成后采用大流量横流风扇自动/手动对PCB板进行冷却，防止PCB板变形，保证焊接效果；
12.内置真空泵，Φ角度60°旋转，千分尺精密微调贴装吸嘴，无需气源；
13.经过CE认证，设有急停开关和突发事故自动断电保护装置。

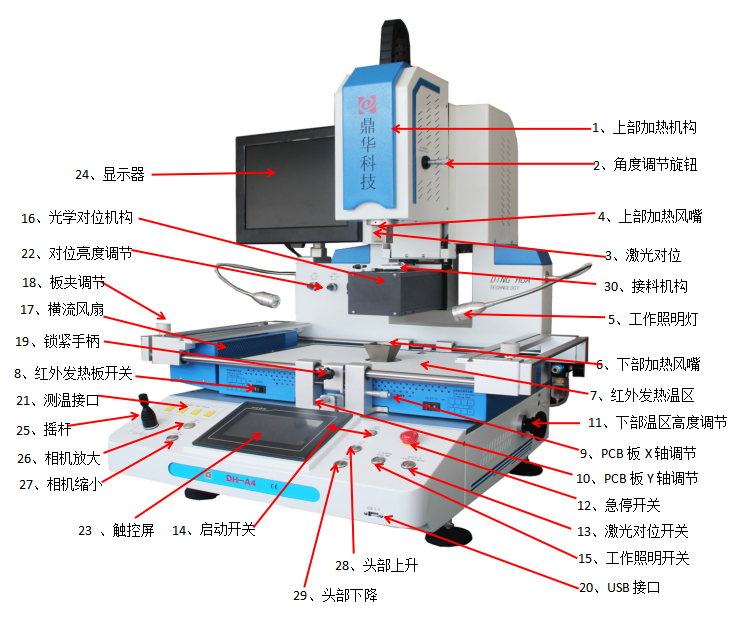

外形结构
| 序号 | 名 称 | 用 途 | 使用方法 |
| 1 | 上部加热机构 | 上部温度自动加热机构 | 触控里手动或自动控制 |
| 2 | 角度调节旋钮 | 精密微调BGA角度位置 | 旋转千分尺 |
| 3 | 激光对位 | 指示BGA对应的位置 | 按下激光对位按钮 |
| 4 | 上部加热风嘴 | 使热风更集中均匀 | 使出风口距BGA合适位置 |
| 5 | 工作照明灯 | 设备工作时照明 | 按下照明灯按钮 |
| 6 | 下部加热风嘴 | 使热风更集中均匀 | 使出风口距BGA合适位置 |
| 7 | 红外发热温区 | 拆焊BGA时预热用 | |
| 8 | 红外发热板开关 | 控制红外发热板的开和关 | 按下按上 |
| 9 | PCB板X轴调节 | 调节PCB板X轴移动 | 旋转千分尺 |
| 10 | PCB板Y轴调节 | 调节PCB板Y轴移动 | 旋转千分尺 |
| 11 | 下部温区高度调节 | 调节下部风嘴离PCB板的距离 | 旋转手柄 |
| 12 | 急停按钮 | 紧急停机 | 按下按钮 |
| 13 | 激光对位开关 | 开和关激光灯 | 按下按钮 |
| 14 | 启动开关 | 外部启动机器自动加热 | 按下 |
| 15 | 照明灯按钮 | 照明灯开关 | 按下按钮 |
| 16 | 光学对位机构 | 把图像传到显示器上 | 用手拉出 |
| 17 | 横流风扇 | PCB焊接后对PCB板冷却 | |
| 18 | 板夹调节 | 调节PCB板夹 | 旋松移动调节后旋紧 |
| 19 | 锁紧手柄 | 锁定PCB托板横向移动， | 旋动 |
| 20 | USB接口 | 文件的传输 | |
| 21 | 测温接口 | 连接外部电偶，测量实际温度 | 直接连接测温线 |
| 22 | 对位亮度调节 | 调节光学对位处亮度 | 左右旋转 |
| 23 | 触控屏 | 操作平台储存系统资料 | |
| 24 | 显示器 | 显示BGA图像 | 插好视频接头，电源线 |
| 25 | 摇杆 | 控制相机前后左右移动 | 拨动摇杆 |
| 26 | 相机放大 | 显示器图像放大 | 按下 |
| 27 | 相机缩小 | 显示器图像缩小 | 按下 |
| 28 | 头部上升 | 头部升起 | 按下 |
| 29 | 头部下降 | 头部降落 | 按下 |
| 30 | 接料机构 | 供料接料 | 自动伸出收回 |
设备操作流程图
工厂车间
客户交易
秉承互惠互利的经营原则，由于我们的专业服务，优质的产品和具有竞争力的价格，我们在客户中享有可靠的声誉。
客户交易
我们欢迎国内外客户来我厂参观，达成长期合作，共创成功。
常见问题
你能为使用自动焊台做一个证明吗？
是的，请将您的主板和组件发送给我们，我们甚至可以 自定义夹具/夹具，将保持您的主板和组件 用于焊接的机器工作台。
什么是BGA再工作站？
鼎华BGA返工站，具有3个独立加热区，PID控制 温度，实时曲线显示在触摸屏上，是一个站用于各种芯片和一些 部件脱焊或焊接。
您是制造商还是贸易公司？
我们是BGA返工站，X射线检查机，X射线计数器的优质制造商 机器和自动化设备等
你的工厂在哪里？
深圳市宝安区沙井街道新玉路北侧圣佐治科技工业园第6栋厂房B座4楼
有海上售后服务中心吗？
BGA返工站、x射线检查机、x射线计数机和自动焊接 车站由模块化结构组成，易于更换。所以，如果机器有问题， 改变其相关部分。我们不安排售后工程师一直住在海外，但是，如果我们的 客户需要额外的服务，我们的工程师可以去现场
到今天为止，你有与跨境企业合作的经验吗？
是的，我们有。例如，谷歌，富士康，美光，Vestel，华为，金宝和比亚迪等
