鼎华智能点料机 DHKC-S600
类别:
关键词:
产品介绍
X-RAY点料机用于SMT行业生产用的卷盘类物料进行快速点数，以工业4.0为标准，智能模块化设计组装。
可针对7-17英寸TapeReel/Tra/IC等全品项料件，配备人工智能深度学习软件，云端更新系统。
利用X射线成像技术，对生产物料进行检测并获取图像信息，在通过图像算法进行快速计数，获取物料实际数量，同时可将物料数目按照类别分类统计，并将数据信息与MES系统对接。
应用领域

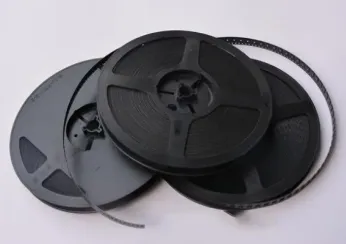

 | 物料类型（Reel） | 检测精度 |
| 01005 | 99.9% | |
| 0201 | 100% | |
| 0402 | 100% | |
| 0603 | 100% | |
| 0805 | 100% | |
| 1206 | 100% |

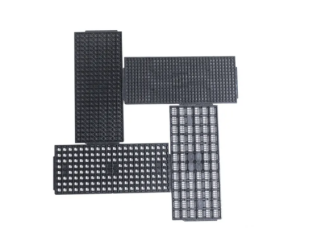

 | 物料类型（其它） | 检测精度 |
| 三极管 | 100% | |
| 场效应管 | 100% | |
| 管装物料 | 100% | |
| 散料 | 100% | |
| 其它电阻、电容类 | 100% |
传统计数器与智能点料机对比
零件计数器 | VS | 智能X-Ray点料机 |
图片 | 图片 | |
|
|

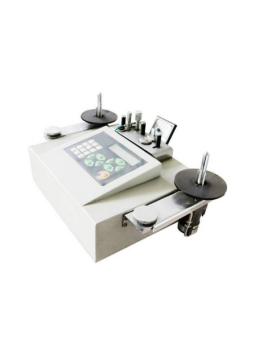

传统计数器 |

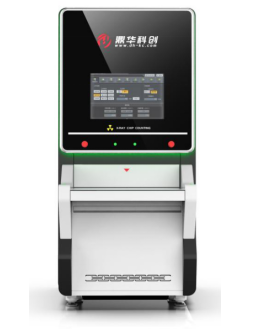

| 鼎华智能点料机 | |||
| 对比项目 | 描述说明 | 耗时 | VS | 耗时 | 描述说明 |
| 效率 | 人工逐一扫码核对 | 10S | 6-10S | 直接将物料摆到工作台上，按启动后自动扫描，利用X射线成像原理，及自主研发的人工智能AI算法，快速核算出数量，并可将数据上传到MES、ERP等系统 | |
| 人工上料、上空盘，人工将料头缠到空盘上 | 20S | ||||
| 缠绕点数，从一个料盘缠到另一个料盘上 | 60S | ||||
| 8台设备/8人点400盘料 | 1H | 1H | 1台设备/1人点400盘料省7人 | ||
| 品质 | 料带来回缠绕，带引脚IC会有变形的风险，导致焊接不良。 | / | VS | / | 无需缠绕料盘点数，并不会对物料造成任何损伤，避免物料有变形的风险。 |
| 损伤料膜，槽内零件会掉落丢失或者侧立，导致后续贴片会有空吸或者抛料的风险。 | / | / | 来料原封不动即可扫描点数，不会损伤料膜， 料槽内的零件不侧立避免抛料、空吸等问题，减少物料损耗。 | ||
| MSD零件需要拆开包装，增加了暴露时间导致物料受潮，造成品质隐患。 | / | / | MSD零件无需拆开包装，减少暴露时间，避免物料受潮，不会造成品质隐患。 | ||
| 误判 | 工序多，依赖人工，人工读数记录容易出错，人工换标容易搞混，人工录入系统更新数据容易出错，料带空槽也计入盘点数量。 | / | VS | / | 全人工智能盘点，智能扫码，自动上传，依赖人工少，料带空槽不会计入盘点数量。 |
| 总结：传统计数器耗时长效率低，品质风险高，容易出错。智能点料机效率提升5-7倍以上，不会出现品质风险，避免出错。 | |||||

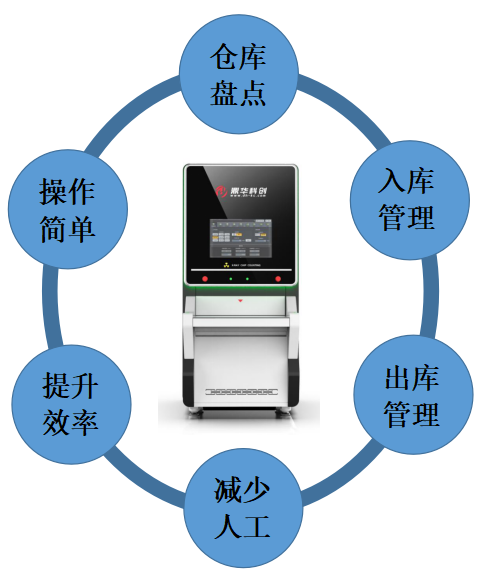

设备功能
1、相比传统计数器，智能点料机无需拆封料盘和中转料盘。
2、采用侧窗型封闭管X射线源，寿命长、免维护。
3、平板探测器采用17英寸超清屏，成像清晰，无变形。
4、可测料盘直径为7-17英寸（同时放4个7英寸料盘，或1个17英寸料盘）。
5、加快了清点速度，减少人工成本。
6、抽屉自动进出，光栅自动感应，防止夹手，方便拿取。
7、具有人工智能AI算法和创新型检测环境。
8、与MES/ERP/WMS等系统数据对接，实时交换数据，点料信息及时上传更新。
9、物料标签全感应识别，防错防混，与打印机实时对接。
10、参照人体坐姿设计，不易疲劳，占用空间少，方便移动。
11、适用于各种类型贴片元器件，01005以上的SMD器件。

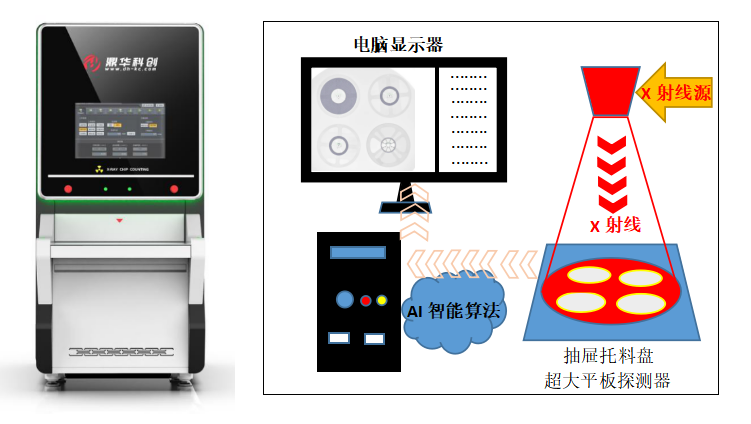

点料机原理图
技术参数与规格
整机状态 Machine status | 尺寸 | Dimension | 900 ×1500 ×1950mm |
| 重量 | Weight | 约900KG | |
| 装箱尺寸 | Package size | 1300 ×1600 ×2200mm | |
| 抽屉平台 | Working platform | 自动 | |
| 上料方式 | Loading way | 人工 | |
| 电源电压 | Power supply | AC220V 10A | |
| 装箱重量 | Pakaged weight | 约1000KG | |
| 功率 | Rated power | 1.7KW | |
| 点料方式 | Countingway | 离线 | |
| 权限管理 | Authority | 密码 | |
X射线光管 Xray light tubes | 光管电压 | Light tubes | 50KV |
| 最大功率 | Max power | 50W | |
| 焦点尺寸 | Focal spot size | 100μm | |
| 冷却方式 | Cooling way | 风冷 | |
| 光管电流 | Light tube accurency | 0-1mA | |
| X 光辐射角 | Xray radiation angle | 20° | |
成像系统 Imaging system | 探测器 | Prober | 非硅晶平板探测器 |
| 像素矩阵 | Pixelarray | 3072 ×3072 | |
| 像素尺寸 | Pixel size | 140µm | |
| 空间分辨率 | Spatial resolution | 3.5lp/mm | |
| 有效成像面积 | Effective imaging area | 430×430mm | |
| 防尘等级 | Anti-dust level | IPX0 | |
| 探测器尺寸 | Prober size | 470 ×470 ×34mm | |
| 出图时间 | Time of inspecting | ≤1S | |
| 工控机 PC | 显示器 | Display screen | 24寸高清显示器 |
| 软件对接系统 | Software docking system | 支持对接MES、ERP以及WMS智能仓储系统 | |
| 操作系统 | Operation system | Windows10 64位 | |
| 硬盘/内存 | Hard disk / memory | 1TB/8G | |
检测项目及规格 Item inspected and specification | 料盘尺寸 | Tray sizes | 7-17英寸料盘 |
| 最小物料规格 | Min material | 01005 | |
| 料盘厚度 | Charging tray | 3mm≤-≤80mm | |
| 载物台尺寸/承重 | Working platform size | 450×450mm/10KG | |
其它规格 Other specification | 计数时间 | Time of counting | 同时四盘6-8s |
| 计数精度 | Counting accuracy | 01005可达99.99%以上，0201以上100% | |
| 条码扫描 | Barcode scan | 内置相机自动识别（外配条码扫描抢） | |
| 标签打印 | Label printed | 可实时打印物料编码和点数数量 | |
| 检测能力 | Detectability | 电阻、电容、电感、晶振、LED、二极管、三极管、多脚IC等等 | |
| 辐射侧漏量 | Radiation side leakage | ≤1μSV/H 符合国际标准 |
