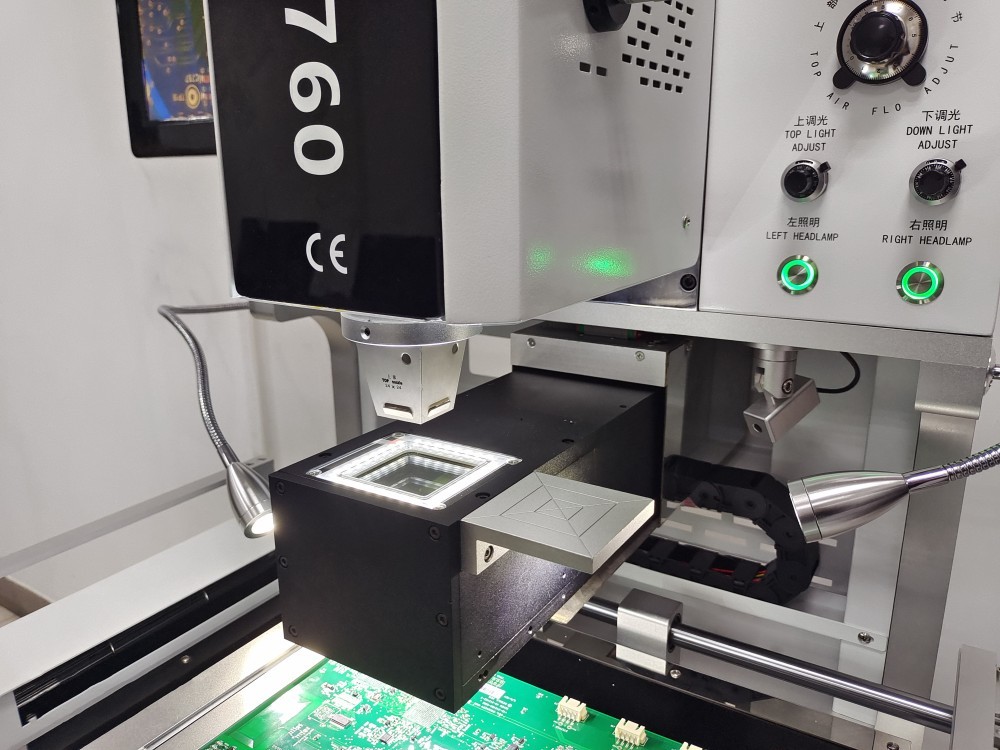

高清CCD光学对位
专业设备制造商
language
鼎华全自动LED灯珠返修台 DH-G760
嵌入式工控电脑，高清触摸屏人机界面，PLC控制,并具有瞬间曲线分析功能. 实时显示设定和实测温度曲线，并可对曲线进行分析纠正；
类别:
关键词:
产品介绍
1.光学对位功能，灯珠贴装精准，完全避免错位偏移；
2.微风调节功能，根据灯珠大小调节不同风速，返修更高效，焊接再小的灯珠也不会被吹跑偏；
3.激光定位，放置灯板一步到位；
4.预热温区上覆有耐高温玻璃，美观又能有效防止灯珠及其它小器件掉进机器内部损坏机器；
5.外接4个测温接口，方便随时检测温度，控温更精准可靠；
6.触屏操作，程序预先内置，无须专业技术培训即可熟练使用，使灯珠返修变得简单高效且成功率高；
7.手动和自动两种操作模式，调试或批量返修都更加方便简单；
8.适用于各种LED显示屏、背光源的LED灯珠的拆卸和焊接。
产品参数
| 电源 | Power | AC220V±10％ 50/60Hz | |
| 总功率 | Total Power | 5700W | |
| 上部加热功率 | Top heater | 1200W | |
| 下部加热功率 | Lower heater | 1200W | |
| 下部预热功率 | Bottom heater | 3200W（德国发热管，发热面积380×500mm） | |
| 机器操作模式 | Operation mode | 全自动拆、焊、吸、贴一体化 | |
| 基本配置 | Basic configuration | 自动接送料系统+高清数字相机+日本米思米吸杆系统+松下CCD光学对位系统+松下伺服+松下PLC+10寸数字式触摸屏+研磨级导轨（台湾上银）+大连理工10通道温控系统+美国欧米伽测温系统+高热效能发热管+耐1800度黑晶砂玻璃 | |
| 外形尺寸 | Dimensions | L750×W850×H1700 mm | |
| 接料方式 | Chip feeding system | 自动接料，喂料，自动感应（选配） | |
| 存储曲线数量 | Temperature profile storage | 50000组 | |
| CCD光学镜头伸展模式 | Optical CCD lens | 自动伸出收回，可通过摇杆前后左右自由移动，杜绝“观测死角”问题产生 | |
| 红外（IR）加热面积 | IR area | 380×500mm | |
| 对位旋转角度 | Chip angel adjust | Φ角度可360°旋转，可精密微调贴装吸咀 | |
| PCBA定位方式 | Positioning | 上下智能定位，底部“5点支撑”配合V字型卡槽固定PCBA, PCBA可沿X方向自由调整,同时外配万能夹具 | |
| BGA定位方式 | BGA position | 激光定位，快速找到上下温区和BGA中心的垂直点 | |
| 温度控制方式 | Temperature control | K型热电偶（K Sensor）+ 闭环控制（Closed loop）+8-20段温控编程设定 | |
| 温度控制精度 | Temp accuracy | ±1度 | |
| 重复贴装精度 | Placement Accuracy | +/-0.01mm | |
| 对位系统 | CCD system | CCD高清数字相机，自动光学变焦，激光定位 | |
| 压力感应 | Pressure sensor | 感应压力大于10-30G(可设定）会启动防撞防压保护 | |
| 安全防护 | Safety guard | 电子压力感应防护+红外感应防护（选配） | |
| 工作台微调 | Workbench fine-tuning | 前后±15mm,左右±15mm | |
| 适用PCB尺寸 | PCB size | Max480×500 mm Min10×10 mm | |
| 适用PCB厚度 | PCBthickness | 0.2-15mm | |
| 适用芯片尺寸 | BGA chip | 1×1-80×80mm | |
| 气源接入方式 | Gas source | 外接气源（可接干燥空气、氮气等惰性气体） | |
| 芯片吸取方式 | BGA absorption mode | 负压真空吸取，到位自动感应释放 | |
| 承重芯片 | BGA weight | 5-200g(特殊规格可定制) | |
| 适用最小芯片间距 | Minimum chip spacing | 0.15mm | |
| 外置测温端口 | External Temperature Sensor | 4个（可拓展） | |
| 机台形状 | Machine type | 落地式 | |
| 机器重量 | Net weight | 约130kg | |
产品描述
1.嵌入式工控电脑，高清触摸屏人机界面，PLC控制,并具有瞬间曲线分析功能. 实时显示设定和实测温度曲线，并可对曲线进行分析纠正；
2.高精度K型热电偶闭环控制和温度自动补偿系统，并结合PLC和温度模块实现对温度的精准控制，保持温度偏差在±1度.同时外置测温接口实现对温度的精密检测，并实现对实测温度曲线的精确分析和校对；
3.设置有飞达喂料，气动控制对LED灯珠进行自动喂料；旁边还有设有接料盘；
4.采用步进运动控制系统：稳定、可靠、安全、高效；采用高精度数字视像对位系统， PCB板定位采用V字型槽，采用线性滑座，使X、Y、Z三轴皆可作精细微调或快速定位、方便、准确，满足不同PCB板排版方式及不同大小PCB板的定位；
5.灵活方便的可移动式万能夹具对PCB板起到保护作用，防止PCB边缘器件损伤及PCB变形，并能适应各种类型灯珠的返修；
6.配备多种规格合金风嘴，该风嘴可360度任意旋转定位，易于安装和更换；
7.上下共三个温区独立加热，三个温区可同时进行多组多段温度控制，保证不同温区同步达到最佳焊接效果。加热温度、时间、斜率、冷却、真空均可在人机界面上完成设置；
8.上下温区均可设置8段温度控制，可海量存储温度曲线，随时可根据不同LED灯珠进行调用,在触摸屏上也可进行曲线分析、设定和修正；三个加热区采用独立的PID算法控制加热过程，升温更均匀，温度更准确；
9.采用大功率横流风机迅速对PCB板进行冷却，以防PCB板的变形，贴装、焊接、拆卸过程实现智能自动化控制；
10.可采用摇杆控制头部上下移动及放大缩小图像，快捷方便；
11.配置声控“提前报警”功能.在拆卸、焊接完成前5-10秒以声控方式警示作业人员作相关准备。上下热风停止加热后，冷却系统启动，待温度降至常温后自动停止冷却。保证机器不会在热升温后老化；
12.具有自动取料、自动喂料、相机自动伸缩功能；
13.经过CE认证，设有急停开关和突发事故自动断电保护装置。
设备操作流程图
千分尺对位调节

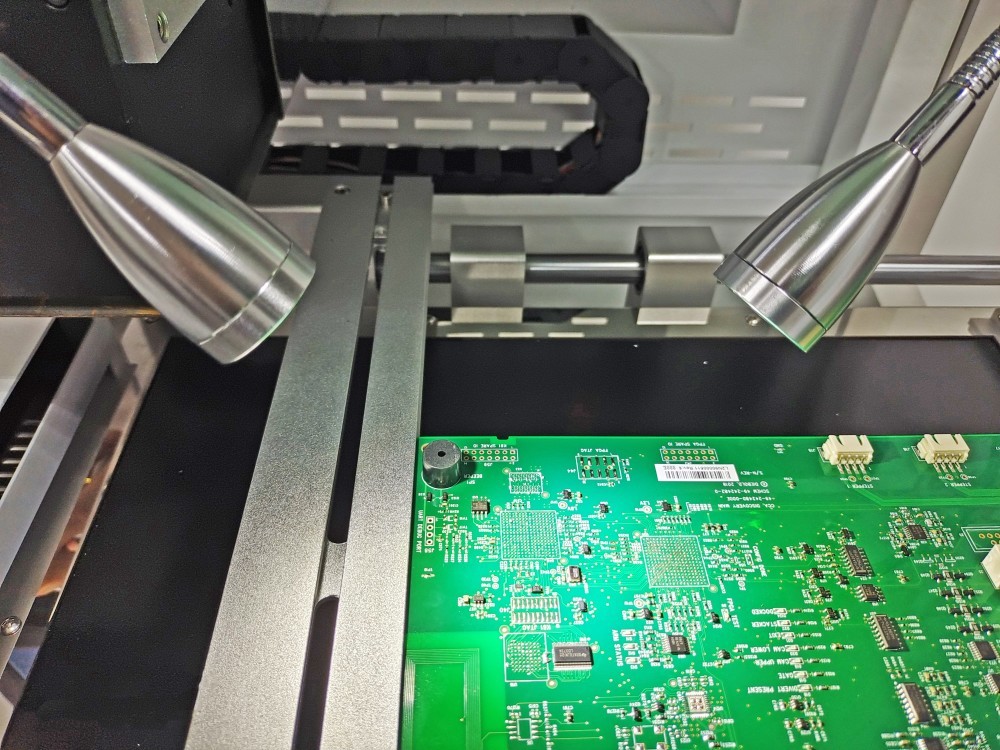

双灯无影照明
高清显示屏
工厂车间
客户交易
秉承互惠互利的经营原则，由于我们的专业服务，优质的产品和具有竞争力的价格，我们在客户中享有可靠的声誉。
客户交易
我们欢迎国内外客户来我厂参观，达成长期合作，共创成功。
常见问题
你能为使用自动焊台做一个证明吗？
是的，请将您的主板和组件发送给我们，我们甚至可以 自定义夹具/夹具，将保持您的主板和组件 用于焊接的机器工作台。
什么是BGA再工作站？
鼎华BGA返工站，具有3个独立加热区，PID控制 温度，实时曲线显示在触摸屏上，是一个站用于各种芯片和一些 部件脱焊或焊接。
您是制造商还是贸易公司？
我们是BGA返工站，X射线检查机，X射线计数器的优质制造商 机器和自动化设备等
你的工厂在哪里？
深圳市宝安区沙井街道新玉路北侧圣佐治科技工业园第6栋厂房B座4楼
有海上售后服务中心吗？
BGA返工站、x射线检查机、x射线计数机和自动焊接 车站由模块化结构组成，易于更换。所以，如果机器有问题， 改变其相关部分。我们不安排售后工程师一直住在海外，但是，如果我们的 客户需要额外的服务，我们的工程师可以去现场
到今天为止，你有与跨境企业合作的经验吗？
是的，我们有。例如，谷歌，富士康，美光，Vestel，华为，金宝和比亚迪等
